Tažná kotva BETA
Beta spojovací tyče se používají jako spojka dřevěných prvků do betonu. Spojení se zbytkem se provádí CNA hřebíky nebo šrouby CSA. Spojovací tyče musí být hluboce zakotveny v betonu a plné ukotvení minimálně 100 mm se provádí pomocí betonářské oceli.
K dispozici je v 5 různých velikostech vyrobených: 200, 300, 400, 500 a 600 mm dlouhá. Šířka je vždy 40 mm.
Označení CE
ETA
Servisní třída 2
Elektroizolační ocel 20 µm
Uvnitř
Podrobnosti produktu
Obrázky
Vlastnosti
Aplikace
Technické údaje
Rozměry
Rozměry a typické hodnoty
| Art. nr. | Rozměry [mm] | Příruba A | Hlava | Box Quantity | ||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | t | Průměr | Ø5 | ||
| BETA2/200 | 180 | 20 | 40 | 35 | 2 | 15 | 1 | 150 |
| BETA2/300 | 280 | 20 | 40 | 35 | 2 | 22 | 1 | 100 |
| BETA2/400 | 380 | 20 | 40 | 35 | 2 | 30 | 1 | 80 |
| BETA2/500 | 480 | 20 | 40 | 35 | 2 | 37 | 1 | 50 |
| BETA2/600 | 580 | 20 | 40 | 35 | 2 | 45 | 1 | 50 |
| BETA4/200 | 180 | 20 | 40 | 35 | 4 | 15 | 1 | 75 |
| BETA4/300 | 280 | 20 | 40 | 35 | 4 | 22 | 1 | 50 |
| BETA4/400 | 380 | 20 | 40 | 35 | 4 | 30 | 1 | 40 |
| BETA4/500 | 480 | 20 | 40 | 35 | 4 | 37 | 1 | 25 |
| BETA4/600 | 580 | 20 | 40 | 35 | 4 | 45 | 1 | 25 |
charaktersistische zatížitelnost spojovacích prostředků ve vertikální desce ve smyku
n = nef podle EC5 (8.3.1.1)
musí být ukotvení do betonu

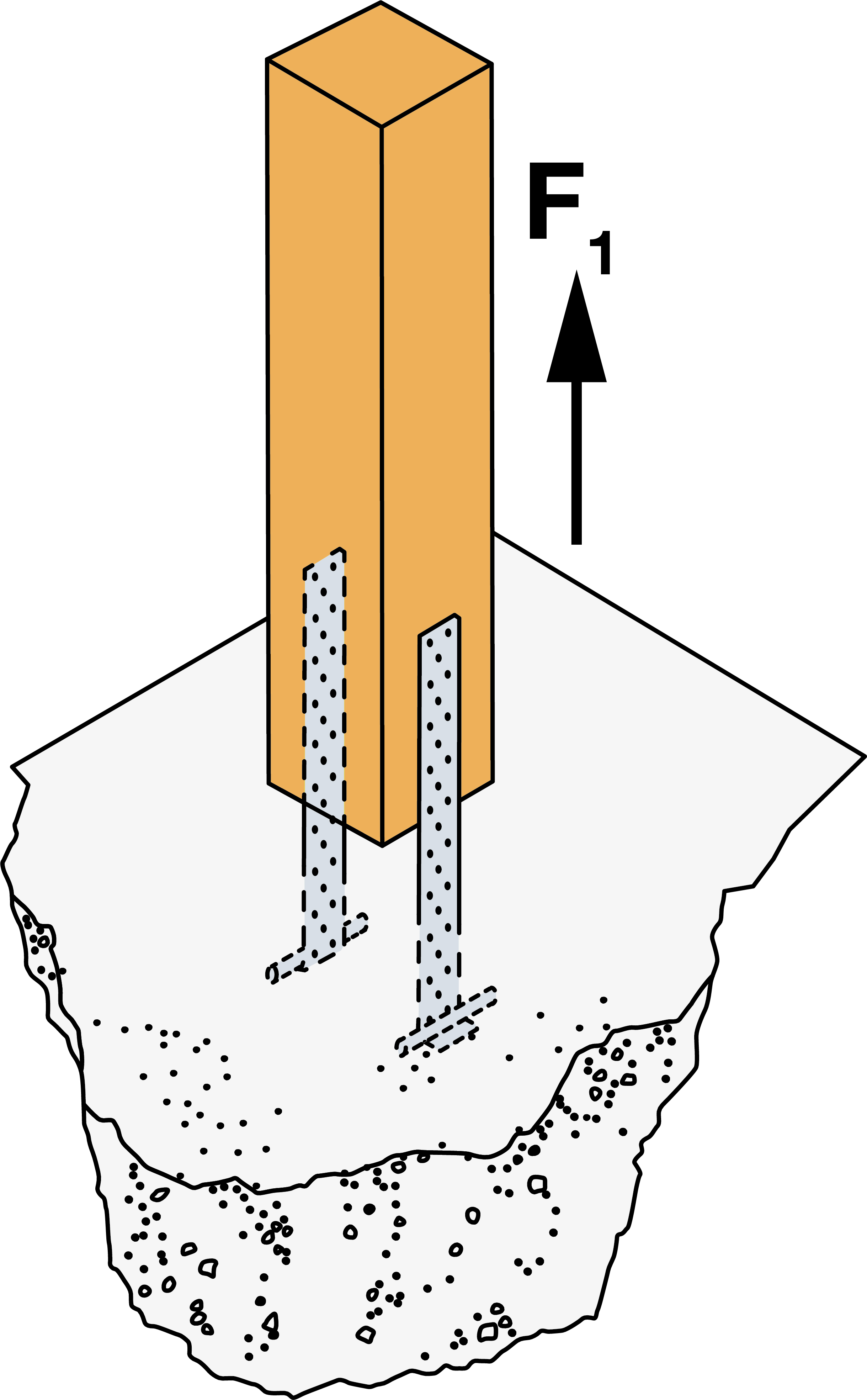

Product capacities - 1 hold down
| Art. nr. | Anzahl der Befestigungsmittel | Typická kapacita | |
|---|---|---|---|
| Příruba A | R1.k [kN] | ||
| Množství | Typ | ||
| BETA2/200 | <15 | CNA4.0xl / CSA5.0xl | min. (nxRlat,k ; 16.7/kmod) |
| BETA2/300 | <22 | CNA4.0xl / CSA5.0xl | min. (nxRlat,k ; 16.7/kmod) |
| BETA2/400 | <30 | CNA4.0xl / CSA5.0xl | min. (nxRlat,k ; 16.7/kmod) |
| BETA2/500 | <37 | CNA4.0xl / CSA5.0xl | min. (nxRlat,k ; 16.7/kmod) |
| BETA2/600 | <45 | CNA4.0xl / CSA5.0xl | min. (nxRlat,k ; 16.7/kmod) |
| BETA4/200 | <15 | CNA4.0xl / CSA5.0xl | min. (nxRlat,k ; 33.4/kmod) |
| BETA4/300 | <22 | CNA4.0xl / CSA5.0xl | min. (nxRlat,k ; 33.4/kmod) |
| BETA4/400 | <30 | CNA4.0xl / CSA5.0xl | min. (nxRlat,k ; 33.4/kmod) |
| BETA4/500 | <37 | CNA4.0xl / CSA5.0xl | min. (nxRlat,k ; 33.4/kmod) |
| BETA4/600 | <45 | CNA4.0xl / CSA5.0xl | min. (nxRlat,k ; 33.4/kmod) |
Rlat,k = Characteristic capacity of the fastener (CNA or CSA)
n = neff according to Eurocode (8.3.1.1) for the number of fastener
